¿Qué es la Proporción Áurea?
Queridos amigos,
la proporción Áurea, Divina, Sagrada o Mágica, en fin se le han dado muchos nombres porque ha despertado en la humanidad y en todos aquellos que la estudian una fascinación ya que se encuentra representada en toda la naturaleza, al igual que Pi que es otro de los números interesantes y constante también universal, ha este se le conoce como Phi ( y se pronuncia "fi" en castellano), ya desde Euclides se le tenía por conocido pero como una representación geométrica e incluso desata pensamientos filosóficos como el siguiente "lo pequeño es a lo grande, como lo grande es al todo" que entre muchas posibles interpretaciones es que todo está unido y aún siendo muy pequeño es parte de lo universal y viceversa.
Bueno, ahora les voy a poner algunos ejemplos de su presencia en la naturaleza, para más adelante dar toda la explicación geométrica y matemática de la misma.
Relaciones áureas entre ciertas partes del cuerpo
Leonardo Da Vinci ya la usaba, aquí la representa en el "Hombre del Vitrubio", donde también se dice que la relación entre la altura del hombre con relación a la altura de sus pies al ombligo cumple la relación áurea de 1.618.....
La proporción áurea en la arquitectura de A. Ziensick
La conformación de las hojas en la secuencia logarítmica de Fibonacci en la biología
En las olas del mar
En las hojas de una flor
En el caparazón del caracol Nautilos
En las galaxias
Tambien se le encuentra representado en la estrella de David y en el,pentagrama (la estrella de cinco puntas), ambas imágenes representa además conceptos muy filosóficos así la estrella de David representa al hombre (el triángulo con la punta hacia arriba) y a la mujer (el triángulo con la punta hacia abajo) entrelazados además de otras muchas interpretaciones filosóficas, el pentagrama representa con la punta hacia arriba a la alquimia, a los conocimientos templarios, etc., y con la punta hacia abajo representa a lo malo, la brujería y cosas negativas.
La estrella de David
Pero ¿cómo se llega a la proporción áurea?
Su nombre tiene algo de mítico porque suena mucho más de lo que realmente se le conoce. Se le llama también divina proporción, número de oro, regla dorada, etc. Su construcción y uso no es nada complicado, lo que pasa es que es mucho más inmediato hacer una proporción estática, basada en la igualdad, como dividir algo por un número entero, lo mismo que establecer un ritmo de crecimiento a partir de por ejemplo la duplicación: 1, 2, 4, 8, 16... En el mundo de la informática es lo usual, y cuando nos condicionan factores materiales, espaciales, físicos, la cuadrícula es la forma más cómoda de adaptarse a estos condicionantes. Sin embargo en la naturaleza se manifiestan otras organizaciones formales y principios proporcionales mucho más interesantes como modelo para el trabajo creativo.
La proporción áurea está formulada ya en los Elementos de Euclides (s.-III), en una construcción geométrica denominada División de un segmento en media y extrema razón. La idea es tan simple como perfecta: El todo se divide en dos partes tal que, la razón proporcional entre la parte menor y la mayor, es igual a la existente entre la mayor y el total, es decir, la suma de ambas.

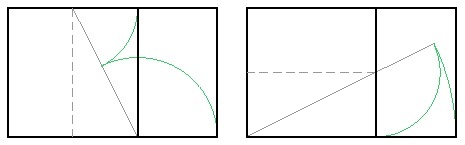

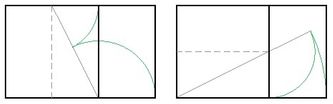

El segmento de partida es AB. Para aplicarle la Sección Áurea se le coloca perpendicularmente en un extremo (B) otro segmento que mida exactamente la mitad. Se define así un triángulo rectángulo con los catetos en proporción 1:2. Pues bien, a la hipotenusa se le resta el cateto menor (arco de la derecha) y la diferencia, que llevamos al segmento AB con otro arco, es la sección áurea de éste. La parte menor Bfi es a la mayor Afi como ésta es a la suma AB.
Igual de simple es hacer la operación inversa, es decir, averiguar de qué medida es sección áurea el segmento AB. Formamos el mismo triángulo que antes, pero en lugar de restar a la hipotenusa el cateto menor, se le suma. AB es sección áurea de Afi, y este segmento es la suma de AB y su sección áurea hallada en el esquema anterior, por supuesto.
Un rectángulo áureo es aquel en que sus lados están en razón áurea. Se puede construir rápidamente a partir de un cuadrado: cogemos el punto medio de la base, tomamos con un compás la distancia hasta uno de los vértices superiores y con un arco llevamos esta medida a la prolongación de la base. El rectángulo ampliado es áureo, como también la ampliación, si suprimimos el cuadrado inicial, tiene esta misma proporción:

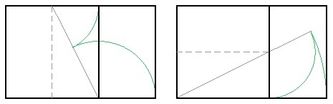

A veces vemos estas otras construcciones, pero hacen lo mismo que la anterior, definir un triángulo rectángulo con un lado y la mitad de otro, restar la mitad a la hipotenusa y aplicar la diferencia como ampliación del cuadrado
A continuación comento algunas curiosidades geométricas, pero quien sólo le interese el trazado y hacer alguna prueba, puede saltar esta parte.
La (pseudo)espiral logarítmica

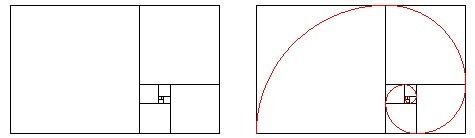

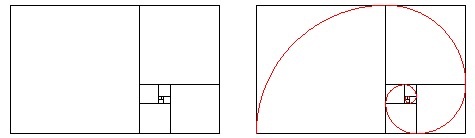

Del gráfico anterior, deducimos que a cualquier rectángulo áureo se le puede restar por su lado menor o bien
añadir por su lado mayor un cuadrado, y el resultado sigue siendo un rectángulo áureo. En gnomónica diríamos que el cuadrado es el gnomon del rectángulo áureo (traduzco: gnomon es aquella figura que añadida
a otra le proporciona más superficie sin cambiar la forma). Esta propiedad se ilustra frecuentemente con esta espiral logarítmica:
Lo de espiral logarítmica hay que matizarlo, es una pseudo-espiral porque se forma con arcos de 90º de circunferencia inscritos en cada cuadrado y enlazados entre sí, mientras que en una verdadera espiral hay un cambio de curvatura constante, no cambios puntuales. Pero crece en proporción geométrica, por eso lo de logarítmica.
Su valor numérico
Si hacemos la construcción del rectángulo áureo hacia los dos lados de un cuadrado, el total es un rectángulo Raiz de cinco (sus lados están en proporción 1:R5)
Se ve aún más claro si ponemos un doble cuadrado. Por el Teorema de Pitágoras sabemos que su diagonal mide Raiz de 5, y es el doble que el radio utilizado en las construcciones anteriores. Así que realmente lo que estábamos haciendo con aquel triángulo era sumar o restar 0'5 a la hipotenusa que es 1/2 de R5.
La fórmula por tanto es fi = R5+1 / 2 = 1'61803398
Y su inversa (sección áurea) fi = R5-1 / 2 = 0'61803398
Se ve perfectamente que forman una serie aditiva,
porque entre los dos valores está el factor 1.
Fibonacci
La relación de esta proporción con Leonardo de Pisa, más conocido por Fibonacci (s.XVI) es que éste
matemático indicó a los criadores de conejos la conveniencia de prever la producción calculando las cantidades de ejemplares en series aditivas: cada mes una pareja produce como media dos crías, que al mes siguiente ya pueden procrear,
como también la pareja inicial. Así que cada previsión es la suma de la anterior más su producción. A estas series, en que cada término es la suma de los dos anteriores, se les llama desde entonces series de Fibonacci.
Pues bien, resulta que el límite de cualquiera de estas series es la razón áurea: 1,618033989. Es decir, tomamos dos números cualquiera como 2 y 6. Si iniciamos una serie los siguientes términos serían 8, 14, 22, 36,
etc. Si observamos la razón entre cada término y el anterior veremos que comienza en 3, sigue en 4/3, y va oscilando aproximándose cada vez más a un valor que en 7 u 8 pasos ya es indistinguible de 1,618
En todo caso, la progresión
en razón áurea es la única que reúne dos características: ser serie de Fibonacci (aditiva) y geométrica. Cada término es la suma de los dos anteriores y es media proporcional entre el anterior y el siguiente.
Su nombre y nomenclatura
La Divina Proporción es el título de un tratado sobre las propiedades de esta razón y su presencia en los poliedros regulares, debido a Fra
Luca Pacioli, con el interés añadido de que la obra estuvo ilustrada por Leonardo da Vinci. En el siglo XIX y principios del XX hubo un interés muy grande por esta proporción, y desde entonces se suele indicar con la legra griega
fi, unos dicen que en honor de Fidias y otros que en relación con Fibonacci.
