La Misión Apollo XIII

Tripulación del Apollo XIII
James A. Lovell, John L. Swigert, Fred W. Haise

Tripulación del Apollo XIII
James A. Lovell, John L. Swigert, Fred W. Haise

La tripulación del Apollo XIII despegó del Centro Espacial Kennedy el 11 de abril de 1970 a las 19:13 UTC.  Sus tripulantes tenían la misión de posarse con el módulo lunar en la región Fra Mauro de nuestro satélite.  Dos de ellos estaban llamados a ser el quinto y el sexto hombre en pisar la Luna. El vuelo se complicó y la expedición se convirtió en una odisea que hizo honor a la tradicional mala suerte que se le atribuye al número trece.

De acuerdo con las rotaciones que seguía habitualmente la NASA, la tripulación que le correspondía hacer el viaje con el Apollo XIII estaba compuesta por L. Gordon Cooper como comandante, Donn F. Eisele como piloto del Módulo de Mando y Edgar Mitchell de piloto del Módulo Lunar. Pero el director que asignaba las tripulaciones, Deke Slayton decidió sustituir a Cooper y Eisele.

El veterano astronauta Gordon Cooper solía hacer declaraciones incómodas para la agencia y se mostraba bastante díscolo a la hora de seguir los entrenamientos. Creía en la existencia de naves extraterrestres que decía haber visto volando en Alemania.

Donn F. Eisele tenía problemas matrimoniales. A la NASA le gustaba que sus astronautas fueran personas equilibradas y que formaran parte de familias perfectas para exhibirlos al mundo como ejemplos de virtud a la patria.

Para Slayton y sus jefes, ni Cooper ni Eisele encajaban bien en el modelo de héroe que la agencia espacial trataba de promocionar.

Después de algunos cambios, la tripulación nominal para el Apolo XIII quedó formada por James A. Lovell, como comandante, Kenneth Mattingly de piloto del Módulo de Mando y Fred H. Haise como piloto del Módulo Lunar. Pero, aún hubo cambios de última hora porque 72 horas antes del lanzamiento un hijo de astronauta Charlie Duke contagió a su padre las paperas.  Kenneth Mattingly y Charlie Duke eran los dos únicos astronautas del programa Apollo 13 que no eran inmunes a esa enfermedad y los responsables del vuelo decidieron dejar a Mattingly en tierra por si Charlie lo había contagiado y la enfermedad se manifestaba a bordo, cuando se encontrara solo en el Módulo de Mando. Jack Swigert, de la tripulación de reserva, tomó el puesto de Mattingly.

El Apollo XIII despegó, se situó en su órbita estacionaria alrededor de la Tierra y los cohetes Saturno de la tercera etapa lo impulsaron hacia la Luna. Un viaje de casi tres días.

Habían transcurrido poco menos de 56 horas de vuelo cuando, a las 03:08 UTC horas del 14 de abril, Jack Swigert envió un mensaje al Centro de Control con una frase que pasaría a la historia: “Houston, tenemos un problema.”  En realidad, la frase es de la película Apollo XIII protagonizada por Tom Hanks y dirigida por Ron Howard, que se estrenó en 1995. Swigert no dijo eso, aunque sí pronunció una frase muy parecida: “Houston, hemos tenido un problema”.

Hacía nueve minutos que los astronautas habían finalizado el programa de televisión, de 49 minutos de duración, que se retrasmitió en directo a todo el mundo para demostrar cómo se vivía a bordo. La nave se encontraba a 320,000 kilómetros de la Tierra. En el momento en que Swigert activó un interruptor para agitar por quinta vez los tanques de oxígeno, una maniobra solicitada desde tierra, el tanque número 2 explotó y el número 1 quedó dañado y empezó a perder oxígeno. Los tanques se agitaban para evitar que las formaciones de capas estratificadas falsearan las lecturas de los sensores que medían la cantidad de combustible almacenado, en cada momento.

En un principio la tripulación creyó que un meteorito había alcanzado al Módulo Lunar. Jim Lovell le dijo a Jack Swigert que cerrara la escotilla de acceso al Módulo Lunar para evitar una posible descompresión de los dos módulos, pero el mecanismo de cierre no funcionó. Aquél fallo salvaría la vida de la tripulación. Un tanque de oxígeno se perdió con la explosión y el otro, el número 1, se vació por completo en unos 130 minutos, las pilas de combustible dejaron de funcionar y la energía disponible en el Módulo de Mando se quedó reducida a una cantidad mínima: la que había almacenada en las baterías.

Cuando se produjo la explosión, la nave estaba configurada con cuatro módulos: el de Servicio, y el de Mando (Odyssey) y otros dos para aterrizar y regresar de la Luna (Aquarius).

El Módulo de Servicio llevaba los tanques de hidrógeno y oxígeno, las pilas de combustible y el propulsor principal con su tobera de escape, además de otros sistemas y equipo de comunicaciones.

Justo delante del Módulo de Servicio estaba el Módulo de Mando, de forma tronco cónica, en donde se encontraban los astronautas.  Desde el Módulo de Mando se podía acceder al Módulo Lunar que tenía dos compartimentos, el que conectaba con el Módulo de Mando para el ascenso, desde la Luna, y el que llevaba el motor para el alunizaje.

En el Centro de Control creyeron, en un principio, que un meteorito había colisionado con Apollo XIII. Sin embargo, con posterioridad se supo que la explosión del tanque la originó un cortocircuito en los cables de alimentación del motor de “agitación”, cuyo aislante se había dañado debido a un sobrecalentamiento durante los ensayos anteriores al vuelo.

En el Centro de Control tuvieron que rehacer el plan de vuelo.

El director de la operación, Gene Kranz, abortó la misión. El procedimiento ordinario de emergencia para regresar a la Tierra, desde aquél lugar, consistía en desprenderse del Módulo Lunar y volver directamente, para lo cual había que activar el sistema de propulsión principal del Módulo de Servicio.

Sin embargo, los astronautas necesitaban el único oxígeno disponible que estaba en el Módulo Lunar, alimentado por baterías. No podían desprenderse del Módulo Lunar que se había convertido en su bote salvavidas.

Además, tampoco estaban muy seguros del estado de la estructura del Módulo de Servicio que, si se había dañado con la explosión, podía romperse al encender el propulsor principal.

Gene Kranz decidió que una vuelta directa era poco recomendable ya que los astronautas no podían desprenderse del “salvavidas”, que era el Módulo Lunar, por lo que la nave tendría que orbitar alrededor de la Luna antes de regresar a la Tierra. Al aprovechar la gravedad lunar, el impulso requerido para el retorno sería menor. Desde Houston se ordenó que dos astronautas pasaran al Módulo Lunar, dejando a uno en el Módulo de Mando, para conducir la nave, que utilizaría las estrellas para guiarse y recibiría el oxígeno necesario del Módulo Lunar.

En ambos módulos se desconectaron todos los sistemas que no eran imprescindibles ya que la escasez de energía a bordo se había convertido en el principal problema de la misión. Se suspendieron las emisiones en directo y se limitó el uso de los sistemas de comunicaciones. A pesar de todo, el mundo entero estaba pendiente de lo que sucedía a bordo y un desastre podía tener unas consecuencias muy negativas para la NASA.

Era preciso corregir la trayectoria de la nave para sacarla de la órbita lunar y redirigirla a la Tierra de forma que la primera instrucción que recibieron los astronautas fue la de activar los cohetes del Módulo Lunar durante 30.7 segundos.

Con esta acción la nueva trayectoria pasaría por detrás de la Luna y traería a los astronautas de vuelta a casa.

El Módulo Lunar estaba diseñado para llevar a dos astronautas, en vez de a tres, y durante dos días, no cuatro como eran los que duraría el regreso a la Tierra. El oxígeno no sería un problema porque este módulo llevaba suficiente ya que tenía que rellenar la cápsula un par de veces, después de las excursiones previstas para los astronautas por la superficie del satélite.

Sin embargo, cuando transcurrieron 36 horas desde el accidente las luces de advertencia de contaminación de dióxido de carbono (CO2) se encendieron.

En un edificio próximo al Centro de Control y durante el vuelo de los astronautas se mantenía abierta una sala en la que un grupo de ingenieros y expertos estaba a disposición del responsable de las operaciones para suministrar en caso necesario asesoramiento.

Don Arabian, el jefe del grupo de asistencia técnica, era una persona capaz de evaluar cualquier anomalía con rapidez y a pesar de su tono de voz, elevado y desafiante, su crudeza al tratar los asuntos más delicados y su manera de ir directo al núcleo de cualquier problema, era un personaje carismático que contaba con el apoyo incondicional de jefes y subordinados.

Cuando se encendieron las alarmas de contaminación Arabian llamó a Jerry Woodfill, uno de los ingenieros que había trabajado en el diseño de los sistemas de alerta y comprobaron que las señales funcionaban bien, teniendo en cuenta el CO2 que tenía que haber a bordo, según sus estimaciones. No se trataba de una falsa alarma, el CO2 había alcanzado un nivel excesivo. La situación era crítica porque continuaría aumentando hasta alcanzar valores que los astronautas no podrían soportar.

El dióxido de carbono (CO2) se eliminaba mediante filtros de hidróxido de litio que purificaban el aire. En el Módulo Lunar había dos filtros, de sección circular, alojados en dos barriletes; un barrilete estaba conectado al sistema de control medioambiental y el otro servía de contenedor para el segundo filtro. Cuando se consumía el primer filtro los astronautas los intercambiaban y el usado se quedaba en el barrilete que hacía de contenedor. El sistema de alerta se había montado para avisar a los astronautas de que cambiaran los filtros. Woodfill le explicó a Arabian que lo que tenían que hacer los astronautas era cambiar el filtro, pero que con el que llevaban de más en el Módulo Lunar no sería suficiente para completar la misión.

En el Módulo de Mando había muchos filtros, pero todos eran de sección cuadrada. Jerry Woodfill miró a Arabian y le dijo: “Sin un milagro capaz de hacer que una pieza cuadrada entre en un agujero circular, la tripulación no sobrevivirá.”

Don Arabian no se arredró y le dijo a Ed Smylie, el jefe de sistemas de a bordo, que disponía de 24 horas para que su gente buscara una solución al problema. El equipo se encerró en un cuarto con las únicas herramientas y materiales con que contaban los astronautas: bolsas de plástico para guardar unas rocas lunares que no iban a recoger, cartones de las tapas de los cuadernos de a bordo, mangueras de los trajes espaciales y cinta adhesiva. La solución que idearon consistió en acoplar un extremo de una manguera de traje espacial a una válvula de salida de aire, que normalmente se utilizaba para impulsar aire a través del traje. El otro extremo de la manguera, en vez de enchufarlo al traje espacial, se conectaría al filtro. El aire, impulsado por el ventilador, pasaría a través del filtro cuadrado que absorbería el CO2. El barrilete no se tendría que utilizar y, aunque se agotara su filtro, el nuevo dispositivo mantendría el ambiente respirable. El problema de esta solución era acoplar la pequeña abertura circular de la manguera a la cuadrada del filtro de mayor tamaño. El equipo de Smylie utilizó plástico, cartón para darle rigidez al adaptador y cinta adhesiva para evitar fugas de aire.

Después de construir un modelo y probar en el simulador que funcionaba correctamente transmitieron a los astronautas las instrucciones, durante más de una hora, para que hicieran una réplica a bordo. Los tripulantes montaron dos artefactos con filtros cuadrados y según escribiría en su libro Lost Moon, el jefe de la expedición Jim Lovell: “El artilugio no era muy hermoso, pero funcionó.”

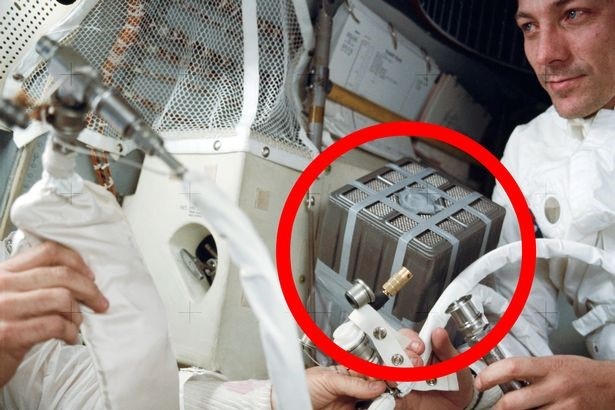

El dispositivo para filtrar el aire

El dispositivo para filtrar el aire

Los propulsores del Módulo Lunar habían funcionado bien durante la corrección inicial que se hizo de la trayectoria, para colocarla en una órbita de vuelta a la Tierra pasando por detrás de la Luna. El Centro de Control observó que, aunque el Apolo XIII navegaba siguiendo una órbita que lo traía a la Tierra, la duración del viaje se aproximaba demasiado al máximo que permitían las existencias de abordo por lo que decidieron que convendría darle otro impulso a la nave para acortar el tiempo del viaje. Dos horas después de que el Apollo XIII pasara por el punto más próximo a la Luna, la nave volvió a encender los mismos propulsores para adelantar 10 horas el retorno y aterrizar en el océano Pacífico en vez del Índico.  Sin embargo, al cabo de un cierto tiempo, el Centro de Control detectó que el Apolo XIII se estaba saliendo de su trayectoria y que de seguir así no entraría en la atmósfera terrestre, sino que se la dejaría a un lado y se perdería en el espacio. Daba la impresión de que alguna extraña fuerza movía al Apolo XIII, sin que nadie supiera cuál era su origen.

Después se descubriría que el vapor frío que emitían las toberas del motor del Módulo Lunar era el causante de aquél viento que parecía arrastrarlo. Hacía falta darle a la nave otro impulso para corregir la trayectoria. El problema era que activar los sistemas eléctricos para poner en marcha los giróscopos, el equipo de navegación y los ordenadores consumiría una energía adicional de la que andaban muy escasos.

El comandante Lovell había experimentado en el Apollo VIII la posibilidad de orientarse utilizando la línea divisoria entre la luz y la sombra en la Tierra, llamado el “terminator”, que podía ver desde su posición en el espacio.  El jefe de la expedición decidió prescindir de los sistemas de control automáticos para efectuar la corrección de la trayectoria. Así ahorraría una energía que iba a necesitar durante la reentrada.  Utilizando esta referencia, Lovell fue capaz de controlar la guiñada de la aeronave, mientras Haise controlaba el cabeceo y Swigert el tiempo de ignición del motor que le había transmitido el Centro de Control.

De esta forma, completamente manual, y con el “terminator” (la traza divisoria entre la luz y la sombra en la superficie de la Tierra) como referente, los astronautas controlaron la navegación del Apolo XIII mientras los motores del Módulo Lunar aportaban la energía necesaria para corregir la trayectoria.

Otro problema importante que había que resolver era arrancar de nuevo el Módulo de Mando después de haber desconectado la mayor parte de sus circuitos.

Los astronautas tenían ahora que ocupar este módulo para aterrizar. El astronauta que se había quedado en tierra, Mattingly, un controlador de vuelo, John Aaron, y un equipo de ingenieros, trabajaron para desarrollar un procedimiento nuevo que permitiera arrancar el Módulo de Mando con la energía disponible.

Además, debido a los recortes de energía la temperatura en el interior del módulo había descendido a 4 grados centígrados y el agua empezó a condensarse lo cual podía originar algún corto circuito a bordo. Afortunadamente, esto no llegó a ocurrir.

Cuando los astronautas se aproximaron a la Tierra, cuatro horas antes del amerizaje, se refugiaron en el Módulo de Mando y liberaron, primero, al Módulo de Servicio.

Atónitos, vieron como desfilaba ante sus ojos un cascarón averiado al que le falta por completo el panel del sector 4 y la antena estaba dañada.

Después, la tripulación expulsó el Módulo Lunar (Aquarius) y se preparó para cruzar la atmósfera terrestre. El blindaje térmico del Módulo de Mando no había sufrido daños importantes y protegió a los astronautas de las altas temperaturas durante la reentrada.

El buque de la Marina estadounidense Iwo Jima los recogió en el Pacífico Sur. El 17 de abril llegaron de nuevo a la Tierra, estaban bien, aunque Haise padecía una importante infección urinaria.

Hasta el vuelo del Apollo XVII, que tuvo lugar del 7 al 19 de diciembre de 1972, aún habría cinco misiones más en las que no se produjo ningún incidente tan grave como los del Apollo XIII.

En total, los vuelos de los Apollo XI al XVII permitirían que doce hombres se pasearan por la Luna, entre julio de 1969 y diciembre de 1972. De todas ellas, la expedición del Apollo XIII fue la única que fracasó.  Jerry Woodfill estudió con detalle las causas del fallo y también los doce motivos por los que la misión pudo salvarse.

Jerry Woodfill

Jerry Woodfill

Los doce motivos que Jerry Woodfill apunta están muy bien justificados, pero la gente supersticiosa piensa que quizá todo se hubiera arreglado cambiándole el nombre a la misión.

Santos Dumont

Santos Dumont

Santos Dumont, el primer hombre que voló en público con una máquina más pesada que el aire en París en agosto de 1906, lo hizo con un aparato que se llamaba Santos Dumont XIV bis; era el segundo artefacto número catorce, pero tuvo la precaución de saltarse el trece en la serie de sus máquinas de volar.

Los supersticiosos también comprenden que la NASA no puede permitirse el lujo de ser supersticiosa.

Nota:

Triscaidefobia

La que nos ocupa es una fobia que se caracteriza por el temor desproporcionado hacia el número 13, una creencia tan arraigada que hace que, por ejemplo, en determinados ascensores de todos los rincones del planeta se pase directamente de la planta 12 a la 14 o que en multitud de hospitales u hoteles no existan habitaciones con este número.

Se dice que, en Francia, llegó a existir un grupo de nobles llamados quatorziennes (los “catorceavos”) cuya misión era la de asistir a eventos sociales como el invitado número decimocuarto, en el caso de que alguno finalmente no acudiera y se redujera a 13 el número de asistentes al festejo.

Cuál es el origen del miedo al número 13

El origen del miedo suscitado en torno al 13 no está demasiado claro, barajándose multitud de teorías, como pudiera ser el hecho de que trece personas compartieron la Última Cena.
